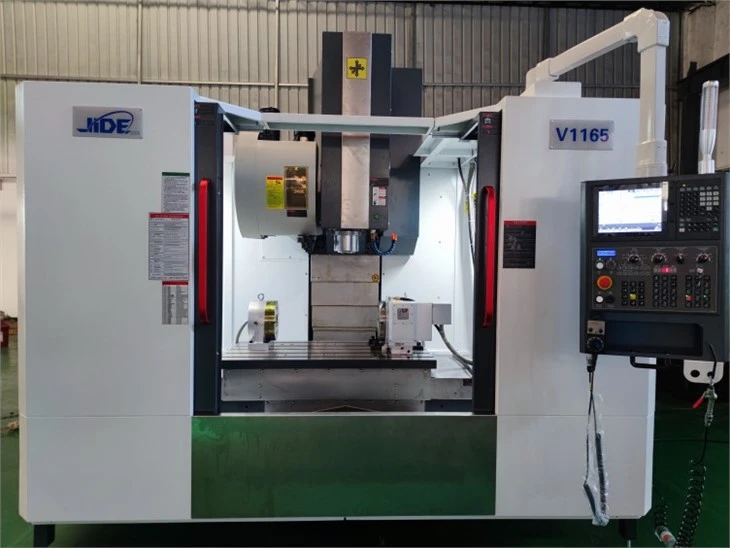

ЦНЦ глодалица вертикална

Параметар машине

Вертикална цнц машина за глодање усваја магацину алата за манипулатор Тајван Окада, 24 магацина алата са дисковима, а време промене алата се понавља како би се повећала ефикасност производње. Користи компонентну уљну пумпу пнеуматског круга уља као стандард са Хегу/Протон; пнеуматска компонента АирТАЦ обезбеђује подмазивање круга уља и пнеуматски притисак, вретено велике брзине, Тајван КЕНТУРН/РОИАЛ; 10,000-о/мин вретено, стабилно и ефикасно (опционо 12,000-о/мин вретено), Тајван ХИИВИН/ПМИ водич за ваљак
Линеарни водич са ваљцима, висока прецизност, глатко кретање, погодан за мобилну обраду велике брзине. Оперативни систем
Опционо: Јапан ФАНУЦ/Митсубисхи, Сиеменс, Тајван СИНТЕЦ, ГСК ЦНЦ

Ребраста структура у облику слова "М" обезбеђује крутост и стабилност алатне машине
Иуннан одливци, двоструко жарење и вибрационо старење, природни третман старења елиминише унутрашњи стрес и не деформише се дуго времена

Фабричка изложба

Карактеристике машине

цнц машина за глодање вертикална употреба сивог гвожђа ХТ300 смола песак интегрални калуп за ливење дрвета, након секундарног каљења и вибрација старења током 1 године природног старења, унутрашњи стрес је елиминисан да би се обезбедила крутост, коришћењем сивог гвожђа ХТ300 смоле песка интегрални калуп за ливење дрвета
Након секундарног каљења и старења вибрацијама током 1 године природног старења, унутрашњи стрес је елиминисан да би се обезбедила крутост

Линеарни водич

Тајвански ПМИ/ ХИВИН ваљкасти линеарни водич (П разред), високо оптерећење, високо торзијско сечење, јака способност против вибрација

Вијак за млевење

ХИВИН горња сребрна Ц3 шрафска шипка за брушење пре истезања, елиминишући топлотну обраду зазора, добру крутост, отпорност на хабање и високу прецизност
Вретено
Оригинално увезено БТ40/50 директно повезано вретено, стандардна ваздушна завеса са аутоматским расхладним системом за циркулацију константне температуре

Опционо:аутоматска функција уклањања спиралног чипа, централни излаз воде од 30 кг, функција са четири/пет оса, итд... Са функцијом хлађења уља вретена, централно дување ваздуха.

Како нацртати добар део цртежа обрађује ЦНЦ машина за глодање?

Никада не постоји лак задатак на овом свету, а исто важи и за машински дизајн. Свако ко се бави индустријом машинског дизајна почиње са цртањем најједноставнијег дијаграма делова. На пример, снимање и мапирање једноставне компоненте, помагање другима да растављају и цртају цртеж дела са цртежа компоненте, итд., ово су фазе кроз које почетник мора да прође. Међутим, чак и једноставан цртеж дела пун је грешака: или димензије нису потпуне, или толеранције нису одговарајуће, или постоји затворен ланац димензија, или су технички захтеви погрешни, итд. Стога је машинска индустрија увек захтевало дуготрајно нагомилавање и учење. Темељ је веома важан када висока зграда почиње од земље, почнимо са цртањем дијаграма делова!

Цртеж који изражава део назива се цртеж дела. То је основа за производњу и проверу делова, основа за занатско одељење да направи руту процеса и основа за одељење за инспекцију квалитета за проверу.

01
Садржај цртежа делова

Прва ствар коју треба да знамо је шта треба да буде укључено у комплетан цртеж.
1) Графика: Користите скуп погледа (укључујући поглед, приказ пресека, приказ пресека, итд.) да бисте у потпуности, јасно и једноставно изразили структурни облик дела.

2) Димензије: Користите скуп димензија да потпуно, јасно и разумно означите структурни облик делова и величину њихових међусобних положаја.
слика

3) Технички захтеви: Користите одређене симболе и речи да сажето дате техничке захтеве које делови треба да испуне током производње, провере и употребе. Укључујући храпавост, толеранцију димензија, толеранцију облика, референтни симбол, техничке захтеве итд.
слика

4) Насловна трака: Користите насловну траку да попуните назив дела, материјала, пропорцију цртежа, име и датум цртача и контролора итд. (Насловна трака која се користи на овој слици је поједностављена верзија, а у пројекту се користи само пуна верзија).

02
Метода анализе структуре дела

Свако ко се бави дизајнерском индустријом почиње са имитацијом. Имитирајте изглед других људи, научите њихове дизајнерске идеје и стално акумулирајте искуство. Структурна анализа делова је да се анализирају функције различитих структура делова на основу захтева дизајна и захтева процеса. Не само да морамо да знамо како део изгледа (једноставно снимање и мапирање), већ и зашто је дизајниран на овај начин (промишљање дизајна), како бисмо могли да унапредимо наше дизајнерско размишљање уместо да га слепо имитирамо.
(1) Из перспективе дизајнерских захтева, делови у машини могу обављати функције као што су подршка, смештај, пренос, координација, повезивање, уградња и позиционирање, које су основа за одређивање главне структуре делова.

(2) Са становишта захтева процеса, како би производња, обрада, мерење, монтажа и подешавање делова била глатка и погодна, треба да се пројектују структуре као што су заобљени углови, углови промаја и коси. Основа за структуру.

(3) Са становишта практичности и естетике, не само да се захтева да производ буде употребљив, већ се захтева и да буде економичан и естетски пријатан, а структурални облик се мора размотрити са естетске тачке гледишта.

03
Пример 1 анализе структуре дела

На слици испод приказано је погоњено вратило редуктора. Његова главна функција је да се угради у лежај, подржи зупчаник за пренос обртног момента и повеже се са спољном опремом.

Анализирамо улогу његових различитих карактеристика, као и дизајнерске идеје.

04
Пример анализе структуре дела 2

На слици испод је приказана основа мењача, што је компликованији део. Морамо дизајнирати мењач у дизајну школског курикулума. Улога сваке карактеристике базе мењача је сада анализирана.
