Оригинални уређај за грубо бушење клипњача за моторе аутомобила користио је В-блок позиционирање у комбинацији са хоризонталном бочном стезном структуром. Пошто сила стезања није могла ефикасно да се примени на референтну површину за позиционирање, радни предмет је доживео микро-померање под великим оптерећењима сечења. То је довело до кварова у квалитету као што су струготине алата, абнормална евакуација струготине и -извртање малог-крајњег отвора клипњаче у средини. Да би се решили ови проблеми, дизајнирана је нова структура за позиционирање и стезање заснована на принципу конусног омотача нагнуте у три-тачке. Овај дизајн претвара хоризонталну силу стезања и у радијалну силу хватања (која делује на спољашњи пречник малог-краја) и у вертикалну силу притиска, чиме се интегрише аутоматско центрирање са активним ограничењем. Резултати примене у радњи{11}}показују да ова структура ефикасно побољшава крутост стезања и поновљивост, скоро удвостручује радни век алата, потпуно елиминише де-дефект у бушењу ван центра и обезбеђује стабилан, ефикасан рад производне линије.
Слика
И. Увод
Слика
У процесу производње клипњача за аутомобилске моторе, грубо бушење је критичан прелиминарни корак који обезбеђује квалитет наредних процеса завршне обраде. Фаза грубог бушења првенствено укључује почетно обликовање великих-крајњих и малих-отвора на клипњачи. Стабилност обраде у овој фази директно утиче на позициону тачност система рупа, коаксијалност и интегритет површине, постављајући високе захтеве за поузданост позиционирања и динамичку крутост система учвршћења.
Слика
ИИ. Позадина проблема
Слика
Операција АФ20 је кључна станица за грубо бушење на линији за обраду клипњаче. Он првенствено изводи почетно бушење великих-крајњих и малих-крајњих рупа, обезбеђујући уједначену количину обраде за наредне операције полу{4}}завршног бушења. Да би се повећала ефикасност, овај процес користи агресивне параметре резања, што доводи до значајног уклањања материјала и значајних флуктуација у силама резања. У стварној производњи, отпаци клипњаче узроковани-бушењем малог-крајњег отвора изван центра се често јављају (погледајте слику 1). Ови недостаци се манифестују као одступања у позицији центра рупе и коаксијалности између великих и малих рупа, озбиљно угрожавајући накнадну прецизност монтаже и оперативну поузданост мотора. Слика
Слика 1: Клипњача са -централним бушењем
Слика
ИИИ. Анализа оригиналне структуре учвршћења за грубо бушење и њена ограничења
Слика
Анализа основног узрока је открила фундаментални недостатак у дизајну оригиналног уређаја, који је користио В-блокове за позиционирање у комбинацији са бочним стезањем преко хоризонталних хидрауличних цилиндара. Док се В-блокови обично користе у машинској обради за аутоматско центрирање цилиндричних обрадака [1]-ослањајући се на симетричне нагнуте површине ради ограничавања спољног пречника и успостављања централног поравнања у осама Кс и И-њихова ефикасност зависи од критичног предуслова стезаљке за дејство: Површине В-блокова су потребне да чврсто притисну радни предмет на В-дно, чиме се елиминише зазор и успоставља стабилан контактни интерфејс [2]. У оригиналном АФ20 учвршћењу (погледајте слику 2), стезање је изведено помоћу два независна хидраулична цилиндра који покрећу равне стезне плочице; сила стезања је примењена хоризонтално на-страну великог краја клипњаче која није лоцирана. Иако је ова сила спречила бочно клизање изазвано силама сечења, није успела да генерише нормалну компоненту силе усмерену ка лоцирајућим површинама у облику слова В.
Слика
а) Шема уређаја
Слика
б) Стварно стање
Слика 2: Учвршћење клипњаче
Због недостатка ефективног притиска стезања на В-површине, клипњача се ослањала искључиво на трење да би одржала контакт са В-блоковима након стезања. У условима великог-оптерећења грубог бушења, силе сечења (нарочито сила потиска) су се преносиле кроз тело клипњаче до В-контактне зоне, стварајући тенденцију локализованог клизања или котрљања. Сходно томе, В-блокови нису могли да обезбеде трајну, стабилну реакциону силу, што је довело до промене стварног датума позиционирања. Што је још критичније, трење између стезних плочица и стране клипњаче током процеса стезања може изазвати благу ротацију или померање дела према В-површинама, чиме се поремети почетно центрирање. Овај режим позиционирања-теоретски здрав, али практично неефикасан-у основи је прекршио основни принцип дизајна фиксирања „синергија између позиционирања и стезања“.
Слика
ИВ. Ланчана реакција нестабилности обраде и последице процеса
Слика
Нестабилност позиционирања је директно покренула низ процесних аномалија. Прво, током процеса сечења, клипњача се подвргава благим вертикалним осцилацијама због недостатка крутог ограничења. У условима грубог бушења велике брзине{2}}, овај покрет је довољан да изазове тренутне флуктуације у дубини сечења. Ова нестабилна акција резања значајно интензивира локализовану концентрацију напрезања на врху алата, убрзава хабање карбидног уметка и чини микро{4}}оштрење врло вероватним (види слику 3). Једном када се оштрица оштети и њена геометрија се промени, формирање струготине се помера са предвиђених кратких, љуспичастих-струготина на континуиране, дугачке траке-као струготине [3].
Слика
Слика 3: Микро-остругавање алата за грубо бушење
Овако дугачке струготине је тешко одмах евакуисати преко система за уклањање струготине [4] и лако се запетљају са В-блоком, стезним блоком или самим телом клипњаче (погледајте слику 4). Током наредних аутоматизованих циклуса утовара и истовара, заостали струготи могу да подигну радни предмет [5], узрокујући да стварна висина стезања одступи од задате вредности и резултира укупним померањем осе избушене рупе (погледајте слику 5). Штавише, замршени чипови могу ометати сигнале сензора или ометати покрете роботске руке, покрећући аларме опреме и искључивања. Подаци о продавници{8}}указују да је пре оптимизације алат у процесу АФ20 захтевао замену сваких 60–80 делова, а непланирани застоји услед замршености струготина дешавали су се 4–6 пута по смени, што је озбиљно утицало на континуирани рад производне линије и доследност квалитета производа.
Слика
Слика 4: Заплитање струготине на алату за грубо бушење
Слика
Слика 5: Одступање позиционирања узроковано нагомилавањем струготине
Слика
В. Концепт дизајна нове структуре за позиционирање у три тачке
Слика
Да би суштински решио проблем непоузданог позиционирања, нови уређај напушта традиционални одвојени дизајн В-блока у комбинацији са бочним стезањем (погледајте слику 6) у корист интегрисане структуре која комбинује функције позиционирања и само-закључавања. Ова структура садржи три нагнута блока носача распоређена у интервалима од 120 степени око спољног пречника малог-краја клипњаче; свака потпорна површина дели исти угао сужења, заједно формирајући конусну шупљину за позиционирање која се приближава ка унутра. Када се мали крај клипњаче постави у ову шупљину, три нагнуте површине истовремено додирују спољни пречник бланка, успостављајући просторно ограничење центрирања у три{7}}тачке (види слику 7). Слика

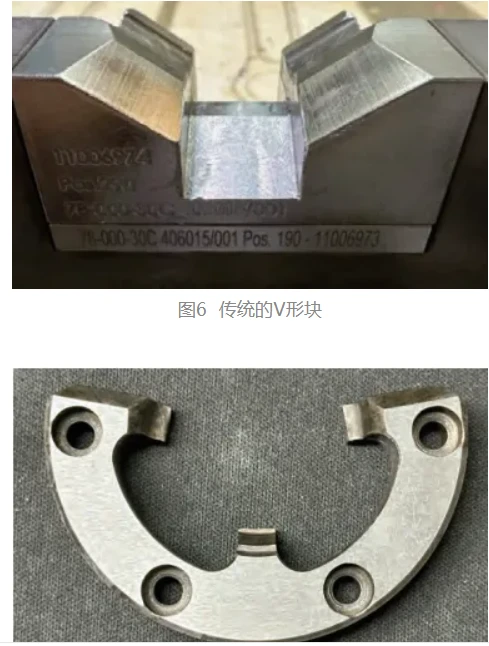

Слика 6: Традиционални В-блок
Слика
Слика 7: Нови блок за позиционирање у три-кошене{2}}равне конусне тачке
Кључна иновација лежи у реконфигурацији путање преноса силе стезања. Стезни блок који покреће хоризонтални хидраулични цилиндар не само да стеже страну великог краја клипњаче, већ и гура целу шипку аксијално према дну конусне шупљине. Како ход стезања напредује, мали крај клипњаче се постепено „уклињује“ између три нагнуте равни; резултујуће нормалне реакционе силе се повећавају, претварајући се у радијалну силу хватања и вертикално надоле компоненту стезања. Овај механизам остварује две основне функције: прво, омогућава високо поновљиво аутоматско центрирање преко контакта у три-тачке; друго, ефикасно претвара хоризонталну силу стезања у активни притисак стезања на референтну површину позиционирања, обезбеђујући да клипњача остане чврсто постављена на површину за позиционирање током процеса обраде и елиминишући могућност микро-померања.
Штавише, конусна структура инхерентно прилагођава толеранције димензија. Чак и са толеранцијом од ±0,3 мм у пречнику малог-краја клипњаче, контакт са три-тачке одржава стабилно ограничење, спречавајући локализовану деформацију изазвану преоптерећењем у једној-тачки. Носећи блокови су произведени од челика са високим{6}}угљичним хромом (ГЦр15) и подвргнути су каљењу и прецизном млевењу; површинска тврдоћа прелази 60 ХРЦ, што нуди одличну отпорност на хабање и обезбеђује прецизност позиционирања током дуготрајне-употребе.
Слика
ВИ. Валидација процеса и резултати побољшања перформанси
Слика
Након имплементације новог уређаја, стабилност обраде за АФ20 процес је значајно побољшана. Морфологија струготине је враћена на правилне, кратке сегменте, обезбеђујући несметано одвођење струготине без заплитања и потпуно елиминишући ризик квалитета од-бушења ван центра. Повећана је и оперативна ефикасност опреме; учесталост непланираних застоја је опала са 4–6 инцидената по смени на 0–1, а производни капацитет у једној-смени је порастао за приближно 20%.
Основна вредност ове структуре за позиционирање у три{0}}кошене-равне конуса лежи у поновном-успостављању принципа дизајна фиксирања да „површине за позиционирање морају бити ефикасно стегнуте“. Путем геометријске иновације, сила стезања је усмерена ка позиционом датуму, постижући интеграцију функција позиционирања и стезања. Ово решење не захтева додатне погонске компоненте или сложене системе управљања; нуди ниске трошкове модификације и кратак циклус имплементације. Погодан је за различите сценарије грубе обраде где цилиндрични бланк служи као референтна тачка за позиционирање, као што је грубо окретање главних рукаваца радилице или грубо бушење рупа за клип.
У позадини тежње производне индустрије за високим квалитетом, високом ефикасношћу и ниским трошковима, овај тип оптимизације уређаја-заснован на основним инжењерским принципима- нуди реплицирану и скалабилну техничку парадигму за решавање стварних-светских изазова производних линија. Његова успешна примена показује да дубоко разумевање односа спајања између процеса, учвршћења и алата за сечење-у комбинацији са повратком на основе механичког дизајна- често може донети значајне скокове у перформансама кроз једноставне структуралне дизајне.
ВИИ. Закључак
Слика
Оптимизација уређаја за грубо бушење АФ20 није се ослањала на паметне{1}}компоненте високе технологије; уместо тога, решио је дуготрајно-уско грло процеса поновним-проценом механизма позиционирања и реструктурирањем логике стезања. Успешна примена структуре за позиционирање конуса са три-кошене тачке не само да је побољшала квалитет и ефикасност машинске обраде клипњаче, већ је пружила и драгоцену референцу за дизајн уређаја у сличним оперативним контекстима. Гледајући унапред, таква фундаментална побољшања процеса-комбиновање поузданости,{8}}ефективности и робусности-и даље ће играти незаменљиву улогу у интелигентним производним системима.
